Le branchement d’un va et vient commande un même luminaire depuis deux interrupteurs. La phase arrive sur la borne commune du premier mécanisme, deux navettes relient les boîtiers entre eux, le retour lampe repart de la borne commune du second. Neutre et terre filent droit au luminaire, sans jamais traverser les interrupteurs.
Deux inverseurs montés tête-bêche
Un interrupteur simple ferme ou ouvre un contact, rien de plus. Le mécanisme va-et-vient joue un autre rôle : c’est un inverseur, doté d’un contact commun et de deux sorties, qui bascule le courant de l’une vers l’autre. Aucune de ses deux positions ne coupe le circuit à elle seule.
Placez deux inverseurs face à face et la logique apparaît. Le courant circule quand les deux mécanismes pointent vers la même navette. Il s’interrompt dès qu’un seul bascule. Chaque interrupteur inverse donc l’état de la lampe, sans se soucier de la position de l’autre. Ce montage équipe les couloirs, les cages d’escalier et les chambres à double accès.
Phase, navettes et retour lampe : qui va où
Quatre conducteurs assurent la fonction, et pas un de plus :
- la phase, qui arrive du tableau sur la borne commune du premier interrupteur ;
- la première navette, tirée d’un boîtier à l’autre ;
- la seconde navette, qui suit exactement le même trajet ;
- le retour lampe, qui quitte la borne commune du second interrupteur vers le point lumineux.
Le neutre et le conducteur de protection ne montent jamais dans une boîte d’interrupteur : ils rejoignent le luminaire directement. Voilà pourquoi un boîtier de va-et-vient bien câblé contient trois fils raccordés, et non cinq.
Les bornes L, 1 et 2 du mécanisme
Sur un appareil du commerce, la borne commune porte toujours un repère distinct des deux autres. Legrand la marque L sur fond rouge dans les gammes Céliane, Mosaic et dooxie. Schneider retient le même repère L sur Odace et Ovalis, les deux bornes restantes accueillant les navettes.
Retenez une nuance qui évite bien des allers-retours dans le couloir : les bornes 1 et 2 sont interchangeables entre elles. Croiser les navettes ne change strictement rien au fonctionnement. Confondre la borne commune avec une borne navette, en revanche, fait échouer tout le montage.
Ce même mécanisme se câble en simple allumage sans rien acheter d’autre : la phase sur la borne commune, le retour lampe sur l’une des deux bornes navettes, la troisième borne laissée libre. Un dépannage utile quand seul un modèle va-et-vient traîne dans la caisse à outils.
Le matériel à réunir avant d’ouvrir les boîtes
Rien de rare dans cette liste, mais chaque pièce compte. Prévoyez :
- deux mécanismes va-et-vient de la même gamme, avec supports et plaques de finition ;
- deux boîtes d’encastrement adaptées au support, 40 mm de profondeur pour une cloison sèche ;
- du fil rigide de 1,5 mm², en trois teintes bien distinctes ;
- des bornes automatiques ou des dominos pour les raccordements ;
- une boîte de dérivation si le circuit se divise en chemin ;
- un vérificateur d’absence de tension et une pince à dénuder.
Notre sélection pour choisir ses outils d’électricien débutant détaille les modèles qui tiennent la distance sans grever le budget.
Sections et couleurs des conducteurs
Un circuit d’éclairage se câble en 1,5 mm² minimum. La norme NF C 15-100 le protège par un disjoncteur de 16 A au maximum, calibre 10 A dans la plupart des logements, et le plafonne à huit points lumineux. Un interrupteur différentiel 30 mA couvre obligatoirement l’ensemble en amont.
Le code couleur, lui, ne se négocie pas sur deux conducteurs :
- le bleu clair reste réservé au neutre, jamais autre chose ;
- le vert et jaune identifie exclusivement le conducteur de protection ;
- le rouge, le marron ou le noir désignent la phase ;
- les navettes acceptent toute autre teinte, l’orange et le violet étant les usages courants en résidentiel.
Dans un logement ancien, méfiez-vous des couleurs : elles précèdent parfois la normalisation actuelle et mentent franchement.
Ce que la norme attend autour du point de commande
Quelques exigences encadrent la pose elle-même, et un contrôleur Consuel les vérifie sur une installation neuve :
- axe du mécanisme entre 0,90 m et 1,30 m du sol fini ;
- au moins un point de commande près de chaque accès de la pièce ;
- alimentation du point lumineux terminée par une boîte DCL équipée d’un socle et d’une fiche 2P+T ;
- aucune connexion laissée dans le vide de la cloison, boîte obligatoire ;
- boîte de dérivation accessible en permanence, sans démonter un élément fixe.
Couper le courant : la séquence à ne jamais bâcler
Le disjoncteur, jamais l’interrupteur
Basculer l’interrupteur ne met rien hors tension. Le mécanisme déplace le courant d’une navette vers l’autre, et l’arrivée de phase reste alimentée quoi qu’il arrive. Descendez le disjoncteur divisionnaire du circuit d’éclairage concerné, puis le disjoncteur général dès que le repérage du tableau laisse le moindre doute. Notre guide pour comprendre le tableau électrique de répartition explique comment identifier la bonne ligne.
Vérifier l’absence de tension, pas la supposer

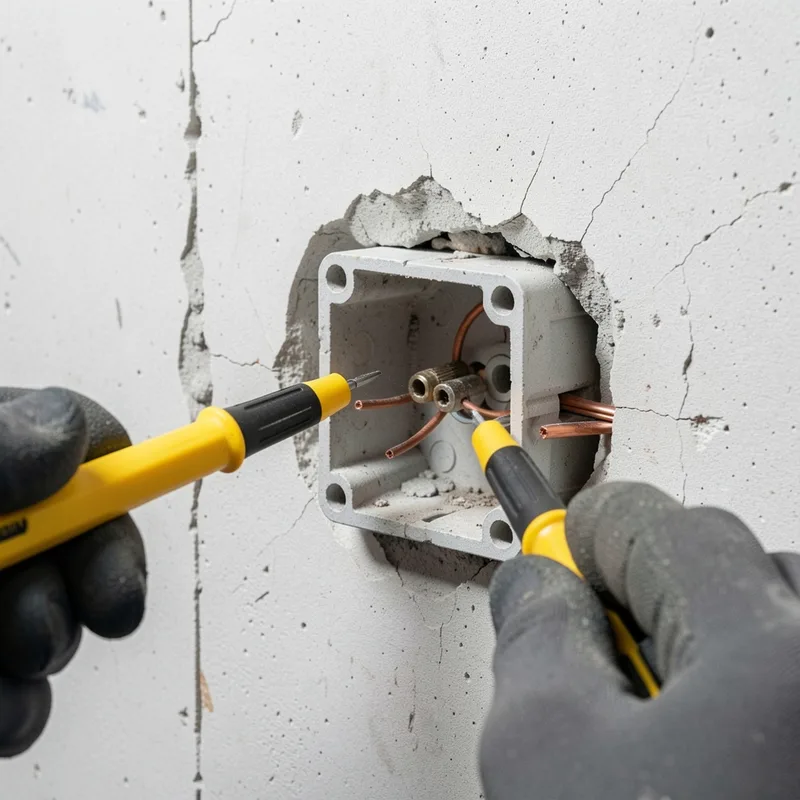

La coupure se contrôle avec un vérificateur d’absence de tension conforme à la norme NF EN 61243-3, l’appareil que la NF C 18-510 impose aux professionnels lors d’une consignation. Sa procédure d’emploi tient en trois gestes : tester l’appareil sur une source connue, vérifier le point de travail, retester l’appareil juste après. Le tournevis testeur à néon, lui, signale une présence de tension mais ne prouve jamais son absence.
Le risque, en chiffres
Le baromètre 2024 de l’Observatoire national de la sécurité électrique situe 80 % des accidents électriques au domicile, dont la moitié touche des enfants de moins de quinze ans. Il relève aussi que 83 % des installations de plus de quinze ans présentent au moins une anomalie, le défaut de prise de terre arrivant en tête avec 64 % des cas. Un rappel utile sur l’importance de la mise à la terre.
Le branchement va et vient étape par étape
Étape 1 : repérer les fils dans chaque boîte
Déposez les deux anciens mécanismes et étiquetez chaque conducteur au ruban adhésif avant de le débrancher. Dans la boîte alimentée, un fil vient du tableau : c’est la phase. Dans l’autre, un fil part vers le luminaire : c’est le retour lampe. Les deux conducteurs restants de chaque côté forment les navettes et se retrouvent d’un boîtier à l’autre.
Étape 2 : raccorder le premier interrupteur

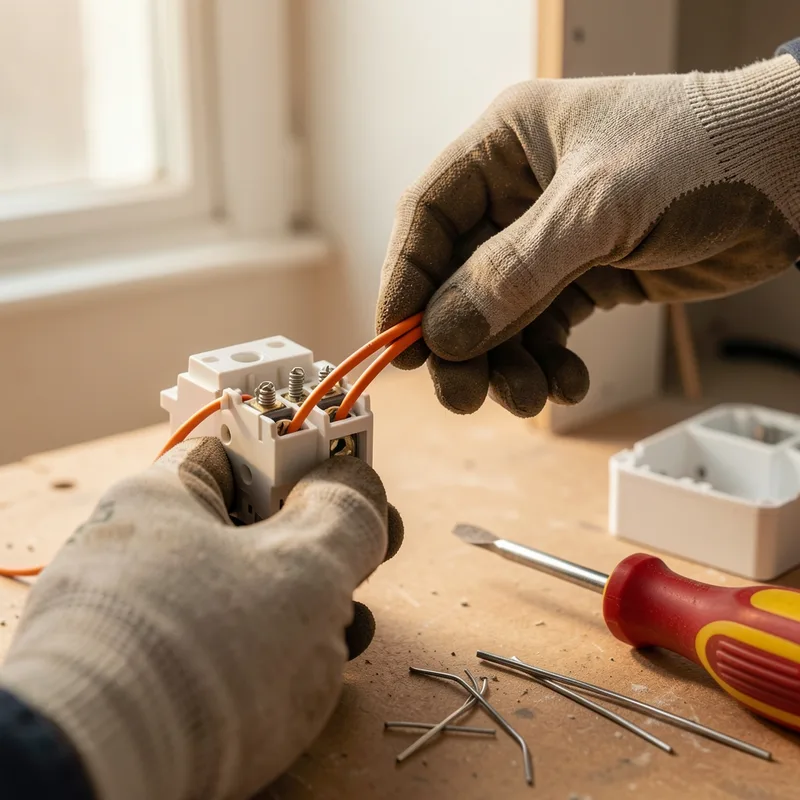

Dénudez chaque fil sur 10 à 12 mm, pas davantage : un conducteur nu qui dépasse de la borne devient un point de contact accidentel. Enfoncez la phase dans la borne commune repérée L, puis les deux navettes dans les bornes 1 et 2, sans ordre imposé.
Tirez ensuite sur chaque fil. Un conducteur qui bouge sort tôt ou tard de sa borne, et une connexion desserrée chauffe. Sur une borne à vis, ne serrez jamais plus de deux conducteurs de sections identiques.
Étape 3 : raccorder le second interrupteur
Le câblage se lit en miroir. Le retour lampe occupe la borne commune, les deux navettes prennent les bornes 1 et 2. Sur certaines gammes, les navettes se repèrent par de simples flèches plutôt que par des chiffres.
Repoussez les fils dans la boîte en formant des boucles souples, sans coude serré, puis vissez le support avant de clipser la plaque.
Étape 4 : alimenter la lampe et tester
Au point lumineux, la boîte DCL reçoit trois conducteurs : le retour lampe sur la borne de phase, le neutre bleu sur sa borne, le vert et jaune sur la terre. Rebranchez la fiche 2P+T du luminaire, remontez le disjoncteur, puis vérifiez la commande depuis les deux interrupteurs, dans les quatre combinaisons de positions possibles.
Une lampe qui ne répond que depuis un seul point signale presque toujours une phase posée sur une navette. Le principe de câblage rejoint celui décrit dans notre méthode pour installer une prise électrique soi-même, à ceci près que l’interrupteur ne coupe que la phase.
Les variantes du montage
Passer d’un simple allumage à un va-et-vient
L’opération demande de remplacer les deux mécanismes et surtout de tirer un câble supplémentaire entre les boîtiers. Un simple allumage n’amène que deux conducteurs au mécanisme : la phase et le retour lampe. Le va-et-vient en réclame trois de chaque côté. Sans gaine libre entre les deux emplacements, la saignée devient inévitable.
Deux contournements existent quand percer le mur n’est pas envisageable :
- un interrupteur radio sans fil, collé ou vissé, associé à un récepteur au point lumineux ;
- un micromodule logé derrière le mécanisme d’origine, piloté par une commande additionnelle.
Ces solutions relèvent davantage de la maison connectée, un terrain défriché dans notre guide pratique pour débuter en domotique.
Le double va-et-vient, deux circuits dans un boîtier
Un interrupteur double va-et-vient réunit deux inverseurs sous une même plaque, chacun commandant un luminaire distinct. Un pont de fil relie les deux bornes communes quand la même phase alimente les deux circuits. Quatre navettes partent alors vers le second boîtier, deux par circuit.
Trois points de commande : permutateur ou télérupteur
Pour un troisième interrupteur, insérez un permutateur entre les deux va-et-vient existants. Il reçoit quatre navettes, deux de chaque côté, et croise les liaisons à chaque appui. Le tableau reste intact, mais le câblage entre boîtiers se complique nettement.
Au-delà de trois commandes, le télérupteur reprend l’avantage. Le module s’installe dans le tableau et chaque bouton poussoir ne demande plus que deux fils, quel que soit leur nombre.
Les erreurs de câblage les plus fréquentes
La panne la plus classique tient en une phrase : la phase branchée sur une borne navette. Le luminaire répond correctement dans une position du second interrupteur et refuse toute commande dans l’autre. Rebranchez la phase sur la borne commune, le défaut disparaît.
Trois autres fautes reviennent régulièrement sur les installations rénovées à la va-vite :
- couper le neutre au lieu de la phase, ce qui laisse le luminaire sous tension éteint ;
- utiliser un fil bleu comme navette, au risque de tromper le prochain intervenant ;
- laisser des bornes automatiques nues dans le vide d’une cloison, hors de toute boîte.
Une connexion sans boîte se desserre sous l’effet des mouvements du câble et reste introuvable le jour de la panne.
Prochaine étape : repérez la gaine disponible entre vos deux emplacements avant d’acheter les mécanismes. Ce simple contrôle décide du chantier, saignée ou pose en surface, et se règle en une dizaine de minutes.
